KE2-8-M-B35D-1-4-D-S-P-XMD27 2130B000X00
KE2-8-M-B35D-1-4-D-S-P-XMD27 2130B000X00KE2-8-M-B35D-1-4-D-S-P-XMD27 2130B000X00KE2-8-M-B35D-1-4-D-S-P-XMD27 2130B000X00

KE2-8-M-B35D-1-4-D-S-P-XMD27 2130B000X00

GEFRAN
Code fabriquant :
Code AUDIN : A0493276
Disponible sous 23 jours

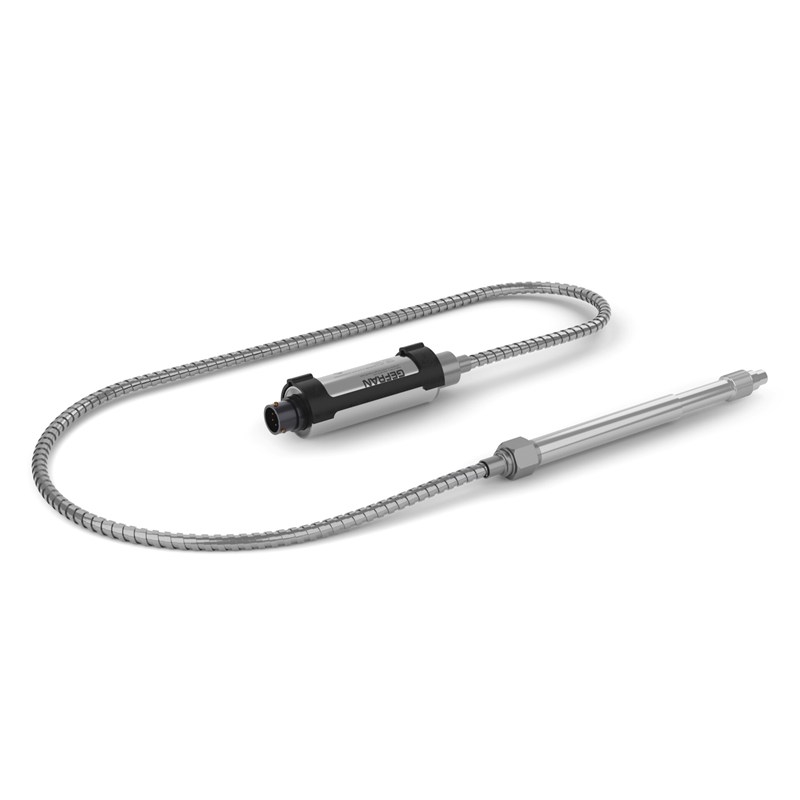

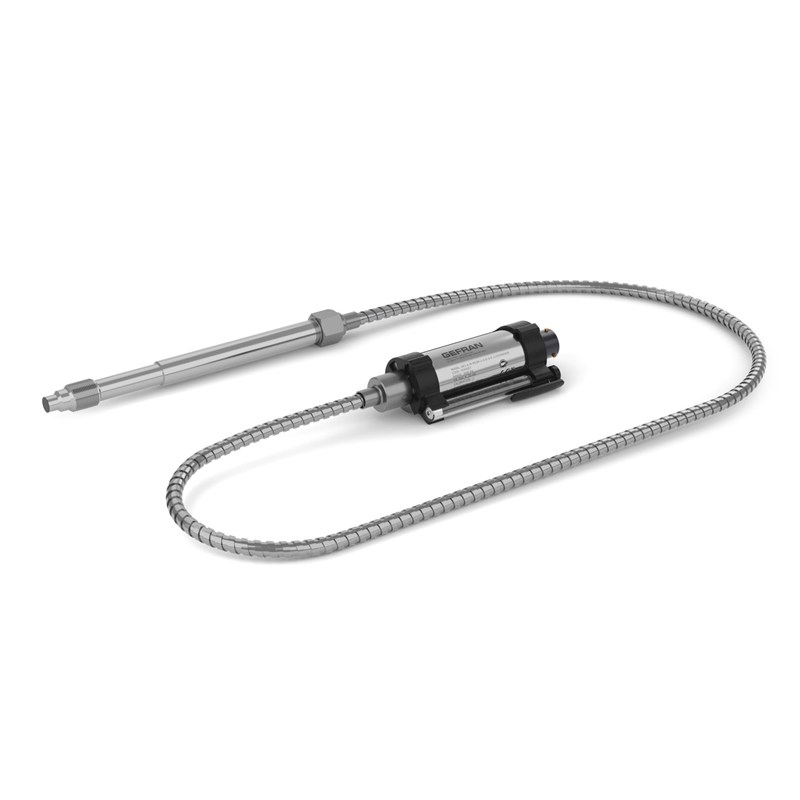

Transmetteur de pression de Melt


Transmetteur de pression de Melt; Signal de sortie: 4...20mA; Configuration: Tige rigide + flexible; Raccordement: Connecteur 8 pôles; Classe de précision: 0.5% P.E.; Gamme de mesure: 350 bar; Filetage: 1/2 - 20 UNF; Longueur de tige rigide: 153 mm; Longueur de tige flexible: 457 mm; Contact à membrane: 15-5 PH (400°C); Type: Performance Level=’c’; Exécution spéciale: Oui (XMD27); Série: KE Performance Level ‘c’
0g

Documentation technique
Transmetteur de pression de Melt
• Signal de sortie: 4...20mA
• Configuration: Tige rigide + flexible
• Raccordement: Connecteur 8 pôles
• Classe de précision: 0.5% P.E.
• Gamme de mesure: 350 bar
• Filetage: 1/2 - 20 UNF

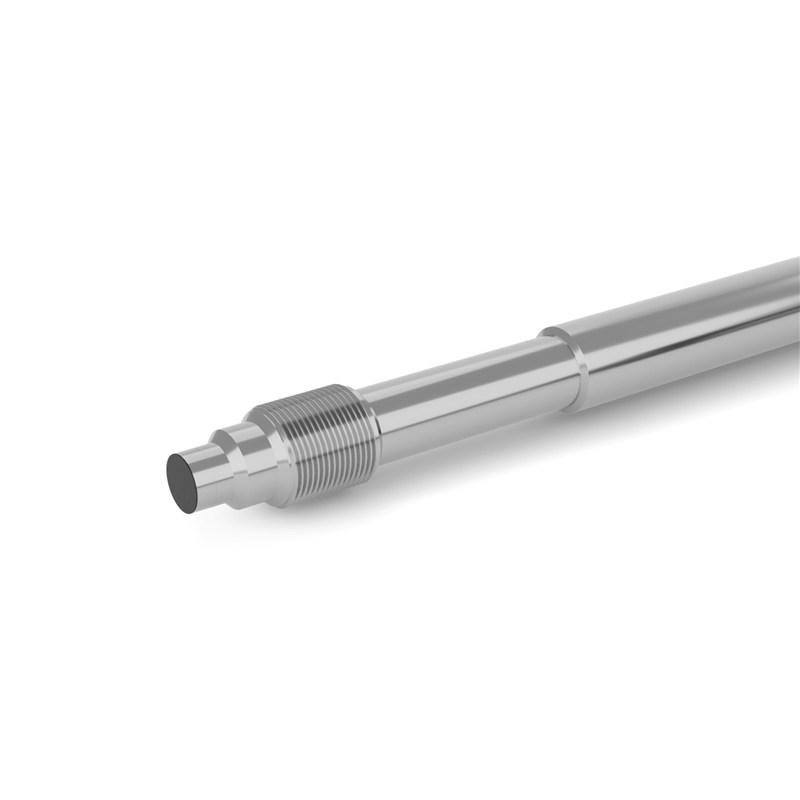

• Longueur de tige rigide: 153 mm
• Longueur de tige flexible: 457 mm
• Contact à membrane: 15-5 PH (400°C)
• Type: Performance Level=’c’
• Exécution spéciale: Oui (XMD27)
• Série: KE Performance Level ‘c’


Généralités


Transmetteurs de pression de melt Performance Level=’c’ (Sortie 4...20mA) - KE PLc

Les capteurs de Melt Gefran de la série KE Performance Level ‘c’ sont des émetteurs de pression conçus pour être utilisés en présence de températures élevées.
Leur caractéristique principale réside dans la capacité à lire la pression du milieu jusqu’à une température de 538°C (1000°F).
Le principe de construction se fonde sur la transmission hydraulique de la pression; le transfert de la contrainte mécanique s’effectue au travers d’un liquide de transmission incompressible Nak (Potassium/Sodium).
La mesure physique est convertie en un signal électrique au moyen de la technologie “thick film” en inox.
Tous les signaux d’offset présents en l’absence de pression peuvent être éliminés à l’aide de la fonction Autozéro.

• Gammes de pression de : 0-17 à 0-1000 bar / 0-250 à 0-15000 psi
• Précision : < ±0.25% P.E. (H); < ±0.5% P.E. (M)
• Système à transmission hydraulique garantissant la stabilité en température (NaK). Liquide conforme à la Directive RoHS. Le NaK est considéré comme une substance sûre (GRAS).
• Quantité de (NaK) contenue par modèle: série KE0 (30mm³) [0.00183 in³], KE1, KE2, KE3 (40mm³) [0.00244 in³]
• Filetage standard 1/2-20UNF, M18x1.5; autres versions disponibles sur demande
• Fonction Autozéro on board / option externe
• Membrane en Inconel 718 avec revêtement GTP+ pour des températures jusqu’à 538°C (1000°F)
• Membrane en 15-5 PH avec revêtement GTP+ pour des températures jusqu’à 400°C (750°F)
• Membrane en Hastelloy C276 pour des températures jusqu’à 300°C (570°F)
• 17-7 PH membrane corruguée avec revêtement GTP+ pour pression inférieure à 100bar-1500psi jusqu’à 400°C (750°F)
• Material Tige: 17-4 PH
